cad快捷鍵命令大全，cad常用命令

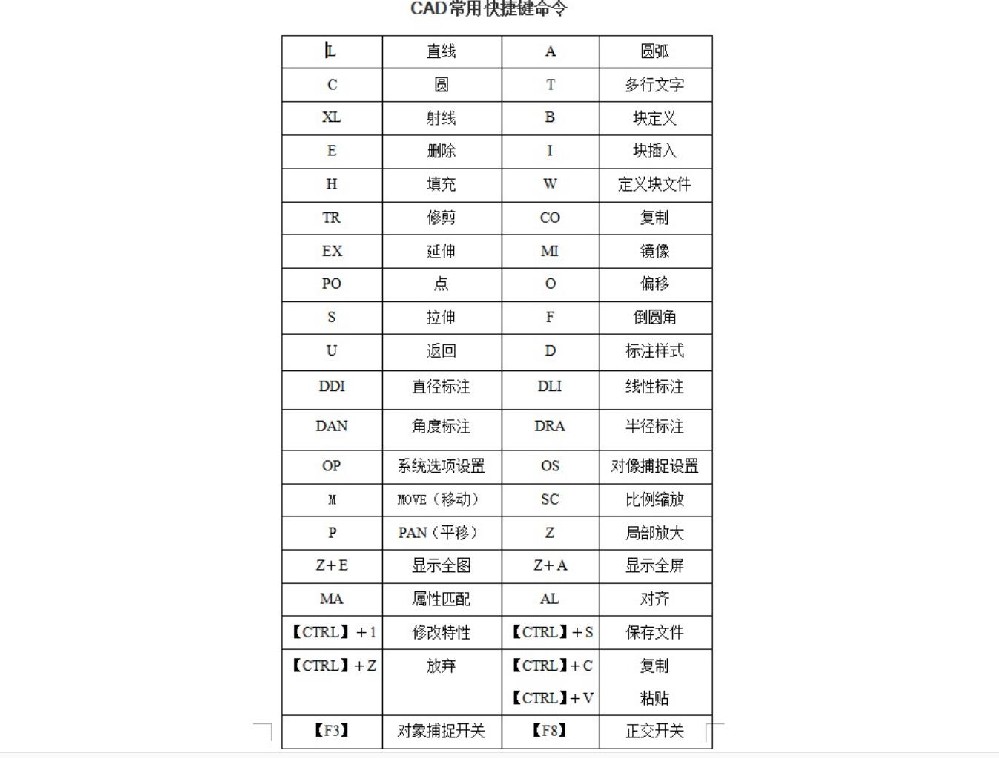

AutoCAD是一個廣泛使用的計算機輔助設計軟件，它提供了大量的快捷鍵命令來提高繪圖效率。以下是一些常用的AutoCAD快捷鍵命令：
基本操作
Ctrl + N：新建文件
Ctrl + O：打開文件
Ctrl + S：保存文件
Ctrl + P：打印
Ctrl + Z：撤銷
Ctrl + Y：重做
Ctrl + C：復制
Ctrl + V：粘貼
Ctrl + X：剪切
繪圖命令
L 或 LINE：繪制直線
C 或 CIRCLE：繪制圓
PL 或 PLINE：繪制多段線
REC 或 RECTANG：繪制矩形
POL 或 POLYGON：繪制多邊形
A 或 ARC：繪制圓弧
編輯命令
M 或 MOVE：移動對象
CO 或 COPY：復制對象
RO 或 ROTATE：旋轉對象
SC 或 SCALE：縮放對象
TR 或 TRIM：修剪對象
EX 或 EXTEND：延伸對象
F 或 FILLET：倒圓角
CH 或 CHAMFER：倒斜角
修改命令
MI 或 MIRROR：鏡像對象
AR 或 ARRAY：創建陣列
EX 或 EXPLODE：分解對象
O 或 OFFSET：偏移對象
標注命令
D 或 DIMSTYLE：創建和修改標注樣式
DLI 或 DIMLINEAR：創建線性標注
DRA 或 DIMRADIUS：創建半徑標注
DDI 或 DIMDIAMETER：創建直徑標注
DAL 或 DIMANGULAR：創建角度標注
視圖控制
Z 或 ZOOM：縮放視圖
P 或 PAN：平移視圖
V 或 VIEW：保存和恢復命名視圖
其他常用命令
SN 或 SNAP：柵格捕捉模式設置
F2：切換文本窗口
F3：控制對象自動捕捉
F8：正交模式控制
F9：柵格捕捉模式控制
cad面積命令
在CAD軟件中，計算面積的命令通常是 AREA。使用時，首先輸入 AREA 命令，然后選擇要測量的圖形對象，如多邊形、圓等。接著，根據提示選擇測量方式，如“對象”或“點”。選擇“對象”后，選擇圖形對象即可顯示面積;選擇“點”則需要手動指定圖形的邊界點。最后，軟件會顯示所選對象的面積和周長等信息。
cad偏移命令
CAD中的偏移命令(OFFSET)用于創建與原對象平行的副本。操作時，先選擇要偏移的對象，然后指定偏移距離?？梢匝貙ο蟮姆ň€方向偏移，也可以指定偏移方向。偏移后的對象與原對象保持相同的方向和尺寸，但位置不同。此命令常用于創建等距線、復制對象等。
cad倒圓角命令怎么用
在CAD中使用倒圓角命令(Fillet)，首先輸入“F”或“FILLET”啟動命令。接著，系統會提示輸入半徑值，輸入你需要的圓角半徑。然后，選擇兩個要倒圓角的直線或邊緣。CAD會自動在所選的兩個對象之間創建指定半徑的圓角。如果需要倒多個圓角，可以連續選擇對象，直到完成所有需要倒圓角的操作。
cad命令al是什么作用
CAD命令al是ALIGN命令的縮寫，用于在二維和三維空間中將對象與其他對象對齊。通過指定源點和目標點，可以實現對象的移動、旋轉和縮放。用戶可以選擇一對或多對源點和目標點來精確控制對象的對齊方式。這個命令非常實用，因為它可以同時處理對象的位置和方向，使得繪圖和編輯工作更加高效。
cad怎么輸入命令
在CAD軟件中輸入命令通常有以下幾種方法：
命令行輸入：在命令行(通常位于屏幕底部)直接輸入命令，例如輸入“L”并按回車鍵，即可開始畫線。
快捷鍵：某些命令有對應的快捷鍵，例如“L”是畫線命令的快捷鍵。
工具欄按鈕：在工具欄中找到相應的圖標并點擊，例如點擊“畫線”按鈕。
菜單欄：通過菜單欄選擇相應的命令，例如點擊“繪圖”菜單下的“直線”選項。
鼠標右鍵菜單：在繪圖區域點擊鼠標右鍵，會出現一個快捷菜單，從中選擇相應的命令。
狀態欄按鈕：在狀態欄中，有些命令也以按鈕形式存在，點擊即可執行。
對話框：某些命令需要通過對話框輸入?yún)?shù)，例如“圓”命令需要指定圓心和半徑。
輸入命令后，根據提示完成相應的操作，如選擇點、輸入尺寸等，以完成繪圖或編輯任務。
